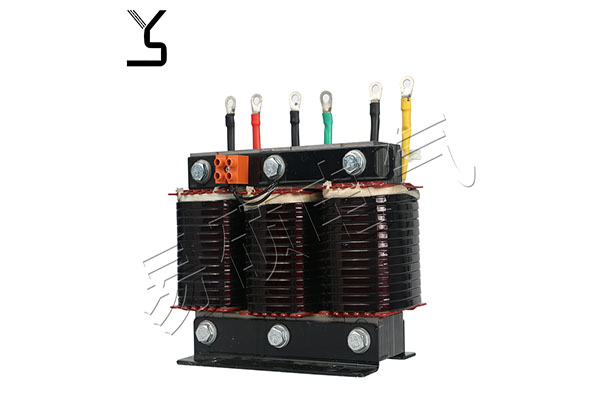

在高壓無功功率補償裝置中，通常安裝串聯電抗器，串聯電抗器有兩個主要功能：限制合閘涌流不超過20倍;抑制電源系統的高次諧波以保護電容器。因此，電抗器在無功補償裝置中的作用非常重要，下面我們就針對于其電抗率選擇的一般規律進行分享解讀!

下面總結電容器串聯電抗器時，電抗率選擇的一般規律：

1、電網諧波中以3次為主

根據《并聯電容器裝置設計規范》，當電網諧波以3次及以上為主時，一般為12%;也可根據實際情況采用4.5%~6%與12%兩種電抗器：

(1)3次諧波含量較小，可選擇0.5%~1%的串聯電抗器，但應驗算電容器投入后3次諧波放大量是否超過或接近限值，并有一定裕度。

(2)3次諧波含量較大，已經超過或接近限值，可以選用12%或4.5%~6%混合裝設。

2、電網諧波中以3、5次為主

(1)3次諧波含量較小，5次諧波含量較大，選擇4.5%~6%的，盡量不使用0.1%~1%的串聯電抗器;

(2)3次諧波含量略大，5次諧波含量較小，選擇0.1%~1%的，但應驗算電容器投入后3次諧波放大是否超過或接近限值，并有一定裕度。

3、電網諧波以5次及以上為主

(1)5次諧波含量較小，應選擇4.5%~6%的串聯電抗器;

(2)5次諧波含量較大，應選擇4.5%的。對于采用0.1%~1%的，要防止對5次、7次諧波的嚴重放大伙諧振。對于采用4.5%~6%的，要防止懟次諧波的嚴重放大或諧振。當系統中無諧波源時，為防止電容器組投切時產生的過電壓和對電容器組正常運行時的靜態過電壓、無功過補時電容器端的電壓升高的情況分析計算，可選用0.5%~1%的串聯電抗器。
